Pengenalan Bolt Flange
Mar 21, 2023
Bolt bebibir terutamanya terdiri daripada kepala heksagon dan plat bebibir (gasket di bawah heksagon dipasang dengan heksagon) dan skru (silinder dengan benang luar), yang perlu dipadankan dengan kacang. , untuk sambungan cepat dua bahagian dengan lubang melalui.
Borang sambungan ini dipanggil sambungan bolt. Jika nat dicabut dari bolt, kedua-dua bahagian boleh dipisahkan, jadi sambungan bolt adalah sambungan boleh tanggal.
Bolt bebibir adalah pengikat biasa. Bolt bebibir digunakan secara meluas pada jambatan jalan raya dan kereta api, termasuk bangunan perindustrian dan awam, kren, jengkaut dan jentera berat lain. Skop aplikasi sangat luas.
Bolt bebibirpengelasan:
1. Jenis bebibir heksagon: Terdapat dua jenis kepala heksagon, satu kepala rata dan satu lagi kepala cekung.
2. Kategori warna permukaan: Mengikut keperluan yang berbeza, permukaan mempunyai penyaduran putih, hijau tentera, kuning berwarna-warni, dan Dacromet yang tidak pernah berkarat.
3. Jenis bebibir: Mengikut tempat yang berbeza di mana skru bebibir digunakan, keperluan saiz cakera adalah berbeza. Terdapat juga bahagian bawah rata dan bergigi, dan yang bergigi memainkan peranan anti-gelincir.
4. Mengikut mod galas daya sambungan, terdapat lubang biasa dan berengsel. Skru bebibir yang digunakan untuk lubang berengsel hendaklah sepadan dengan saiz lubang dan digunakan apabila menerima daya sisi. Di samping itu, untuk memenuhi keperluan penguncian selepas pemasangan, beberapa rod mempunyai lubang, dan lubang ini boleh menghalang bolt daripada longgar apabila ia digetar. Beberapa bolt bebibir tanpa benang mestilah lebih nipis, dipanggil bolt bebibir rod nipis. Jenis bolt bebibir ini sesuai untuk sambungan daya berubah-ubah. Terdapat bolt khas kekuatan tinggi pada struktur keluli. Kepala akan lebih besar dan saiznya juga akan berubah.
Bahan biasa untuk bolt bebibir:
1. High carbon steel C%>0.45 peratus . Bahan produk skru bebibir heksagon pada dasarnya tidak digunakan di pasaran pada masa ini;
2. Keluli karbon sederhana 0.25 peratus skru kepala heksagon Bahan keluli karbon sederhana biasanya dipanggil keluli No. 35 dan No. 45 di China, dan 1035, CH38F, 1039, 40ACR dan sebagainya di luar negara. Terutamanya digunakan untuk kacang gred 8, bolt gred 8.8 dan produk heksagon dalaman gred 8.8;
3. Keluli karbon rendah C peratus Kurang daripada atau sama dengan 0.25 peratus biasanya dipanggil keluli A3 di China. Negara asing pada asasnya dipanggil 1008, 1015, 1018, 1022 dan seterusnya. Terutamanya digunakan untuk bolt gred 4.8 dan kacang gred 4, skru kecil dan produk lain tanpa keperluan kekerasan. (Nota: Skru penggerudian kebanyakannya diperbuat daripada bahan 1022.)
4. Keluli aloi: Tambah unsur aloi pada keluli karbon biasa untuk meningkatkan beberapa sifat istimewa keluli: seperti 35, 40 kromium molibdenum, SCM435, 10B38. Bolt bebibir heksagon terutamanya diperbuat daripada keluli aloi kromium-molibdenum SCM435, dan komponen utama ialah C, Si, Mn, P, S, Cr, Mo.
Bolt bebibirkaedah pengikat dan keperluan:
1. Sepana Torx atau sepana tukul tanpa tork:
Ia sesuai untuk peralatan am dan pengancing bebibir saluran paip, dan dipilih mengikut saiz skru dan tahap tekanan bebibir. Keperluan pengikat adalah seperti berikut:

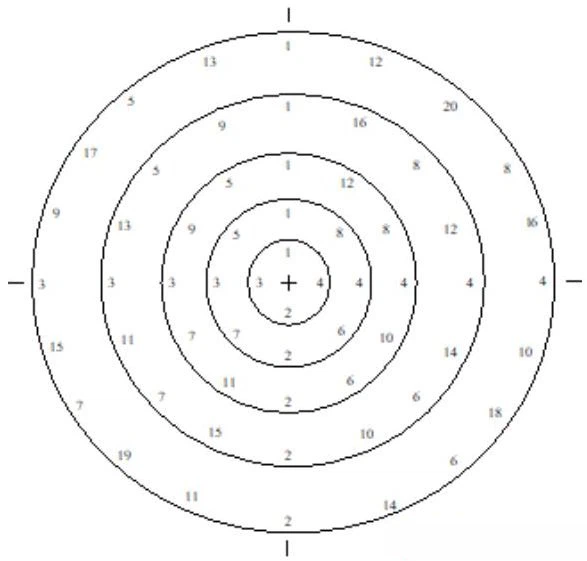

1) Unit penyelenggaraan merumuskan pelan pengikat, mengikat bebibir secara simetri, dan menomborkan urutan pengikat, rujuk Rajah 1 dan Rajah 2 untuk penomboran.
2) Gunakan 4 skru untuk meletakkan gasket pada kedudukan 1, 2, 3, dan 4 untuk memastikan bahagian tengah gasket luka berada di dalam pinggir bebibir.
3) Ketatkan skru set dengan tangan, kemudian masukkan skru stud yang lain dan ketatkan untuk mengimbangi beban, pastikan sekurang-kurangnya 2 benang terdedah pada setiap hujung nat.
4) Menurut peralatan dan bebibir di tapak, satu pusingan pengancing dianggap sebagai satu pengiraan, dan masa pengancing (sekurang-kurangnya 3 kali) dan beban penukul (kekuatan) setiap pengancing ditentukan dengan munasabah. Ketatkan mengikut susunan dari kecil ke besar (seperti kenaikan 50 peratus, 80 peratus, 100 peratus), jangan memuatkan terlalu cepat atau terlalu besar, untuk mengelakkan kegagalan pengedap gasket.
5) Urutan setiap pengetatan sepana gelang bebas tork atau sepana tukul:
a. Ketatkan dua skru jejari bertentangan dengan beban penukul (kekuatan) skru yang telah ditetapkan;
b. Ketatkan sepasang skru lagi kira-kira 90 darjah selain daripada dua skru sebelumnya di sepanjang lilitan;
c. Teruskan mengetatkan sehingga semua skru lain diketatkan kepada beban tukul yang ditentukan.
6) Akhir sekali, mengikut 100 peratus beban memalu (kekuatan), ketatkan semua skru mengikut arah jam atau lawan jam satu demi satu.
Rajah 1
rajah 2
2. Sepana kilas:
Berkenaan dengan peralatan penting dan bebibir saluran paip seperti suhu tinggi dan tekanan tinggi, mudah terbakar dan mudah meletup. Keperluan pengikat adalah seperti berikut:
1) Unit penyelenggaraan perlu merumuskan pelan pengikat, merumuskan tork yang sesuai, dan menjalankan semakan reka bentuk berdasarkan kekuatan skru, tekanan khusus pengedap awal gasket, tekanan khusus pengedap yang berfungsi, dan tekanan sederhana untuk mencegah skru daripada pecah dan gasket daripada dimampatkan. Daya yang berlebihan dan kehilangan keanjalan membawa kepada kegagalan meterai.
2) Kencangkan bebibir secara simetri, dan nomborkan urutan pengikat, rujuk Rajah 1 dan Rajah 2 untuk penomboran.
3) Letakkan gasket dengan 4 skru pada kedudukan 1, 2, 3, dan 4 untuk memastikan bahagian tengah gasket luka berada di dalam pinggir bebibir.
4) Ketatkan skru set dengan tangan, kemudian masukkan skru stud yang lain dan ketatkan untuk mengimbangi beban, pastikan sekurang-kurangnya 2 benang terdedah pada setiap hujung nat.
5) Menurut peralatan dan bebibir di tapak, satu bulatan pengetatan dianggap sebagai satu pengiraan, dan bilangan masa pengetatan (sekurang-kurangnya 3 kali) dan setiap tork pengetatan ditentukan dengan munasabah, dan tork pengetatan diketatkan mengikut urutan dari kecil ke besar (seperti 50 peratus, 80 peratus, kenaikan 100 peratus), jangan memuatkan terlalu cepat atau terlalu besar, untuk mengelakkan kegagalan pengedap gasket.
6) Urutan setiap pengetatan sepana tork:
a. Ketatkan dua skru jejari bertentangan dengan tork skru yang ditentukan;
b. Ketatkan sepasang skru lagi kira-kira 90 darjah selain daripada dua skru sebelumnya di sepanjang lilitan;
c. Teruskan mengetatkan sehingga semua skru lain diketatkan kepada tork yang ditentukan.
7) Akhir sekali, ketatkan semua skru mengikut arah jam atau lawan jam mengikut nilai tork 100 peratus.
8) Catatkan nilai tork sebagai rujukan untuk penyelenggaraan masa hadapan.
3. Penegang skru: sesuai untuk suhu tinggi dan tekanan tinggi, mudah terbakar dan meletup serta peralatan penting dan bebibir saluran paip lain. Keperluan pengikat adalah seperti berikut:
1) Unit penyelenggaraan merumuskan pelan pengikat, merumuskan daya tegangan yang sesuai, dan menjalankan semakan reka bentuk berdasarkan kekuatan skru, tekanan khusus pengedap awal gasket, tekanan khusus pengedap yang berfungsi, dan tekanan sederhana untuk menghalang skru. daripada pecah dan gasket kerana tekanan. Daya pengetatan yang berlebihan dan kehilangan keanjalan membawa kepada kegagalan pengedap.
2) Apabila penegang skru meregangkan skru pengikat secara individu (langkah demi langkah), mengikut prinsip keseragaman mengetatkan skru, rujuk pada urutan pengetatan sepana tork untuk meregangkan dan mengetatkan.
3) Semasa proses regangan dan pengancing penegang skru, bilangan masa regangan dan pengancing hendaklah ditentukan dengan munasabah, dan tekanan perlu ditingkatkan mengikut urutan dari kecil ke besar (seperti 50 peratus, 80 peratus, 100 peratus), dan tekanan hendaklah seragam. Ia perlu dinaikkan selepas voltan distabilkan untuk mengelakkan ketegangan hentaman yang berlebihan dan menjejaskan kesan pra-mengetatkan skru.
